TEOSTotal Equipment Observation System
- 中央監視システム
- 中央監視システム
空調設備を起点に総合監視を実現。
| 中央監視システム | 設備管理 |
|---|---|
| エネルギー管理 | |
| 保全管理 | |
| データ管理 |
生産工場、研究開発、製品保管室等の設備（空調、ユーティリティ、電気等）は、環境を一定に保ち、支障が発生しないように連続監視を行うことが必要です。
問題が発生した場合は、設備管理データの解析を行い、問題解決が敏速かつ正確でなければなりません。
中央監視システムは、その操作性、信頼性とお客様のニーズに応える作業性・効率性もきわめて重要です。
当社の最先端テクノロジーを駆使したソフトウェア［TEOS］の操作性・信頼性は、現場で必要なシステムをお客様と共に開発することにより、実現しました。

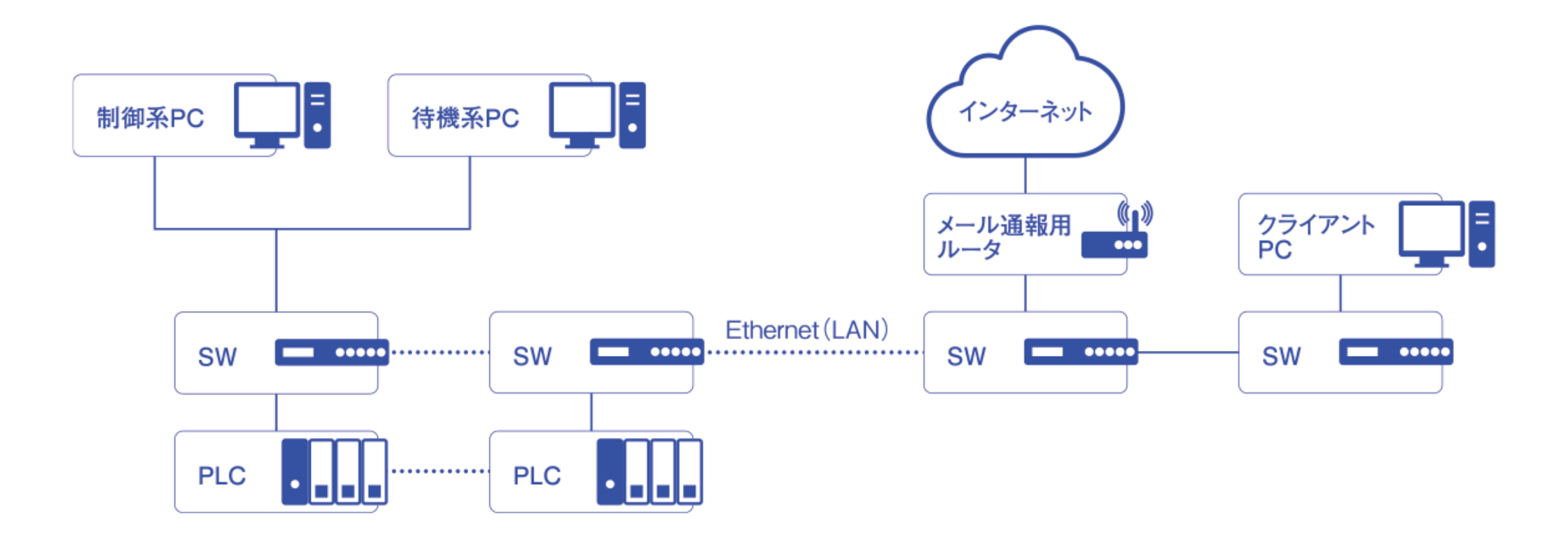

多種ネットワークに柔軟に対応し、データ共有化の実現と、各種設定、データ管理、保守、保全の支援、省エネルギー運転による建物の快適環境の実現のために、中央監視システムをご提案いたします。
設備管理
- 設備の運転操作（個別起動、タイムスケジュール起動、 グループ起動）

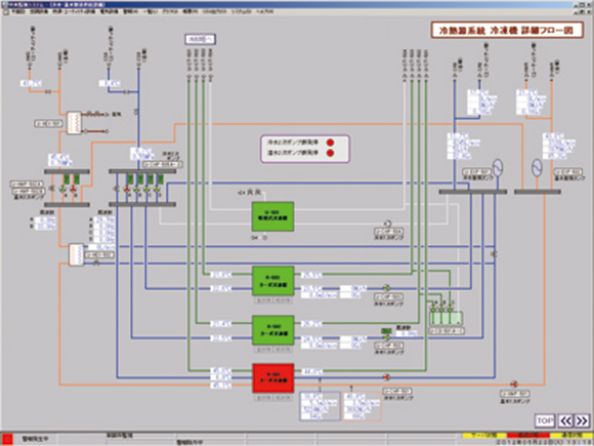

- 運転状態の把握
- 熱源、電気、ユーティリティ設備の供給、ユースポイント監視
- 瞬停、停復電時自動復帰システム（オプション）
エネルギー管理
| 熱源評価 |
|
|---|---|
| 外調機評価 | |
| 循環系評価 | |
| 生産冷却水、圧空、排水、純水システム評価 | |
データを蓄積しながら、現在の運転のエネ効率を評価できるようなシステムを構築します。
中央監視システムより任意のポイントをＣＳＶ出力し、表、グラフの作成及び各システムの評価をすることができます。
保全管理

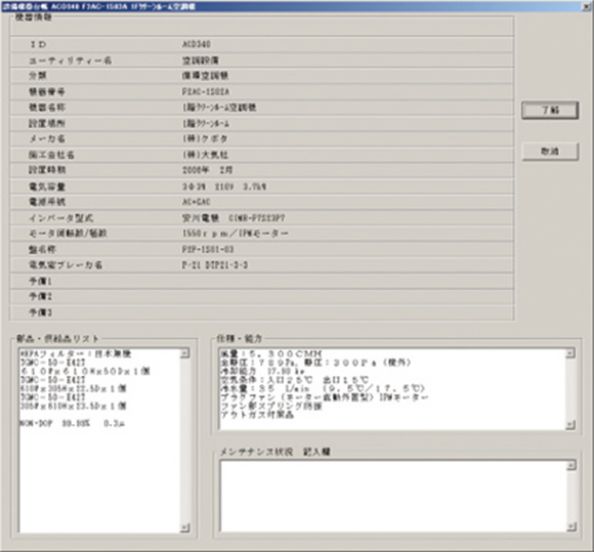

- 設備機器の台帳管理
- 設備機器の稼働時間/運転回数による寿命の把握
- 設備機器の過去画面による過去状態の把握
- 自動通報システムによる緊急通報（オプション）

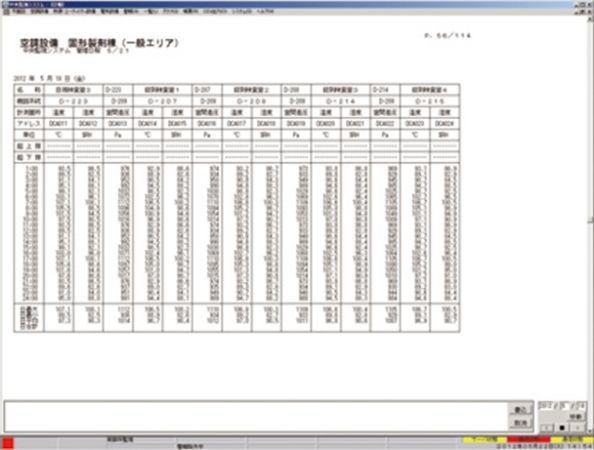

- 日報、月報、年報の自動作成
データ管理
メンテナンス（運転時間、発停回数）警報発生回数、警報履歴、状態変化履歴、変更履歴は月ごとにＣＳＶファイルにてデータ収集され保全管理が容易に行なえます。
監視システム提案事例
中央監視設備 ご提案書
TEOS 中央監視システム提案コンセプト
- 設備監視を少人数にて的確に把握
- 監視装置を誰でも簡単に操作できる操作性を実現
- 設備を敏速かつ正確に管理
- 設備のエネルギー管理の容易化
提案事例：省エネに向けた中央監視の活用
- 電力使用量の見える化
- 電力量を計測し、一日に使用した電力量を一覧表示します。取得したデータは全てCSV形式で出力可能なため、Excelでの解析も可能です。
- 電力使用量の抑制
- 昼夜の連続運転・停止の切替に加え、機器の電力使用の性質を考慮して、起動電力の大小に応じた間欠運転を実施します。
- 照明電力の省エネ
- 調光用コントローラを用い、照明を詳細に制御します。中央監視システムより、時間帯に合わせた照度を指令、また、人感センサ設置により動的に照明制御を行います。
- エアー漏れ等の検知
- 系統別にエアー流量を計測して使用量を把握し、流量の比較によりどの系統でエアー漏れが起きているかを検知します。
- エリア別の省エネ対策
- 中央監視に生産エリア別にグループを設定し、対象機器を自動的にOFFにすることで消し忘れを防止します。
- デマンド監視
- 中央監視上にて30分刻みのデマンドグラフを表示します。電力使用量に応じて警報通知し、警報連動設定により照明・空調を制御します。
製品案内 TEOS-EM
ＴＥＯＳ関連製品
TEOS-EMコンピュータ化システムバリデーション対応監視システム
医薬品工場等の製造環境モニタリングとして開発。
［TEOS-EM］の開発に際しては、米国連邦規則21条第11章、厚労省ER/ES指針、 EU GMP Annex11 Computerized System に準拠しております。（三極対応）
システムがバリデードされており、システムのアクセスはID・パスワードにて管理されます。製薬工場にて求められる、記録されたデータの改ざん検知機能を備えております。
環境モニタリング装置は、次のような機能をもっています。
・監視機能 ・表示機能 ・設定機能 ・記録機能 ・パスワード機能
監視機能

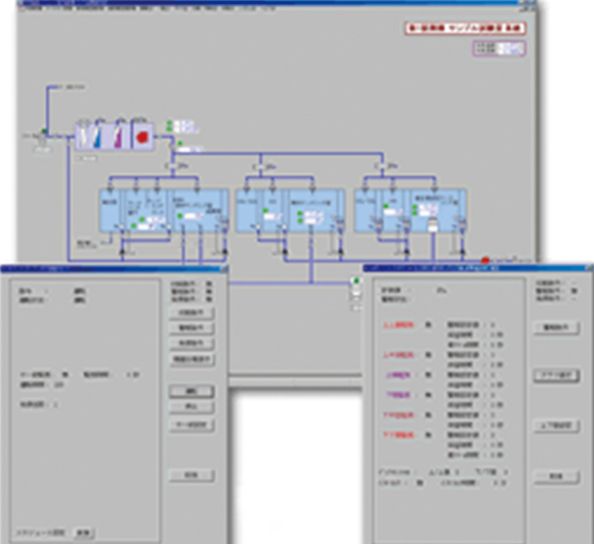

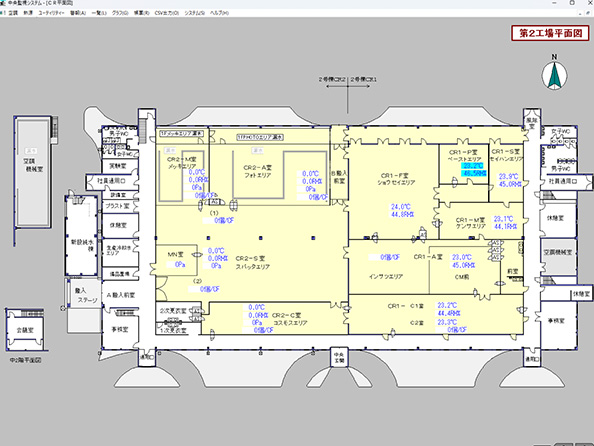

環境モニタリング画面にて、デジタル機器シンボルの色分けにより機器の運転、停止、故障、警報の状態が解ります。
また、アナログ計測値も同様に値表示、警報発生時の色分けによる監視状態が一目で解ります。
表示機能
- 画面操作時の表示機能
- 警報リスト画面の表示
- グラフの表示
- 日報、月報の表示
- 一覧リストの表示
- 過去画面表示
設定機能
- 警報保留時間設定機能
警報ポイントにおいて保留時間の設定を行うことができます。
※保留時間が設定されていますと、警報が発生して保留時間経過後、警報発生します。 - グループ警報出力設定機能
警報をグループ化して外部出力することができます。
記録機能
- 日報・月報の保存
毎日収集したデータを日報、月報のCSV形式のファイルに保存し、参照することができます。 - その他の記録
警報履歴、状態変化履歴、変更履歴を1ヶ月単位のＣＳＶ形式のファイルに自動保存されます。 - 収集データの保護
収集データには、チェック用データを同時に書き、改さん防止と検出を可能にしています。
パスワード機能
操作時には、ID/パスワードによる認証とコメント入力が必須となっています。（電子認証および監査証跡）
ＩＤ、パスワードは、システム管理者、管理者、使用者に分け、その権限によって管理されシステムの制限を行います。
